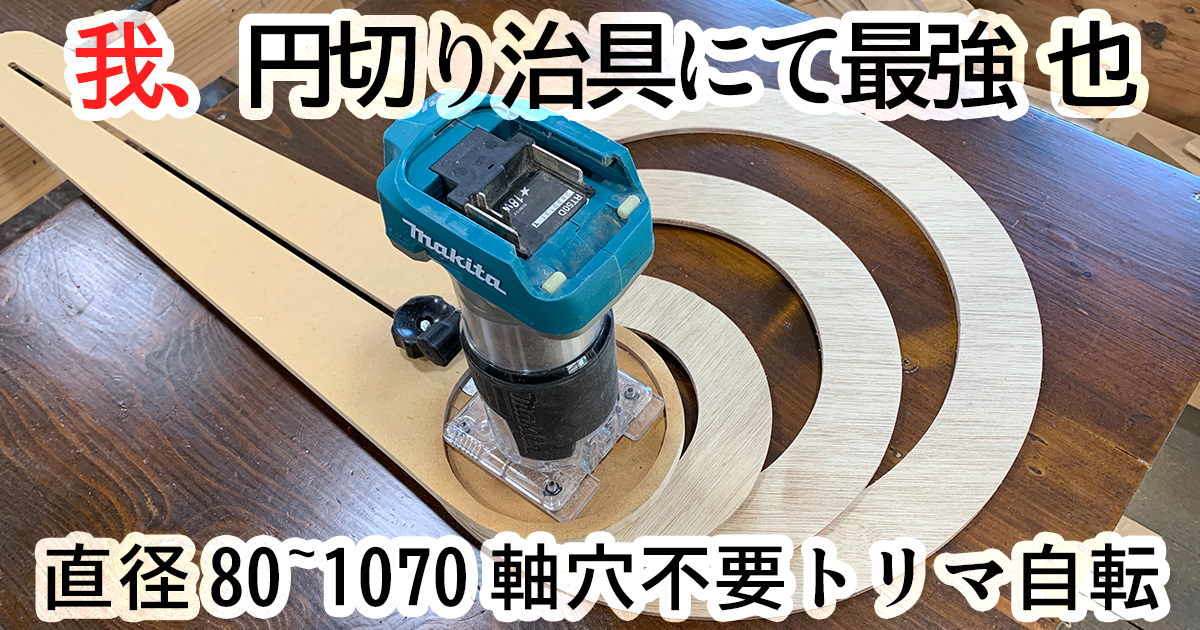

【穴直径80～1070mm】材料に穴を空けないトリマーが自転しネジ取付が無いパーフェクト円切り治具の自作

最高の円切り治具をお求めの皆様こんにちは、ネットには、沢山の円切り治具が紹介されていますが中々何を選んでよいか分からないかと思います。

今回円切りマニアなそれがしが考えに考えぬいた。材料の中心に軸穴を空けない。トリマーが治具の中で自転する、治具取付時にトリマーベースのネジ取り外し、装着、取付の手間が無いほぼ完ぺきじゃないか？と思える最高の円切り治具を考えたので是非参考にしてもらいたいなと思い伝えます。

✓本記事のテーマ

この記事を読むとそれがしが考えた最高に思える円切り治具の製作の手順が分かります。

このブログでは、円切り治具の自作方法を他に2種類紹介しています。自分の用途合った治具を選べます。

直径140～460mmの簡単に出来る円切り治具の記事は、こちらから

直径35～235mmのシンプルで見た目の良い円切り治具の記事は、こちらから

使う材料

この治具は、マキタRT50Dの運用するのに製作した治具です。他メーカーでもトリマーベースの中心にビットが来るトリマーであればアイデアを運用出来ると思いますので是非参考にしてみて下さい。

MDF合板は、筋(木目が無く)が無く細かく粉砕した木材を板状に成形した合板なので、筋に依存して変形･破壊してしまう事が少ないお勧めの材料です。但し水には、弱いです。

円切り治具の作り方

この記事は、手順に沿って分かりやすく図面を添えていますが、治具を自作される方は、一通り目を通してもらい理解したうえでまとめて材料にカット線と穴開け位置を記した方が効率よく製作できます。

材料のカット

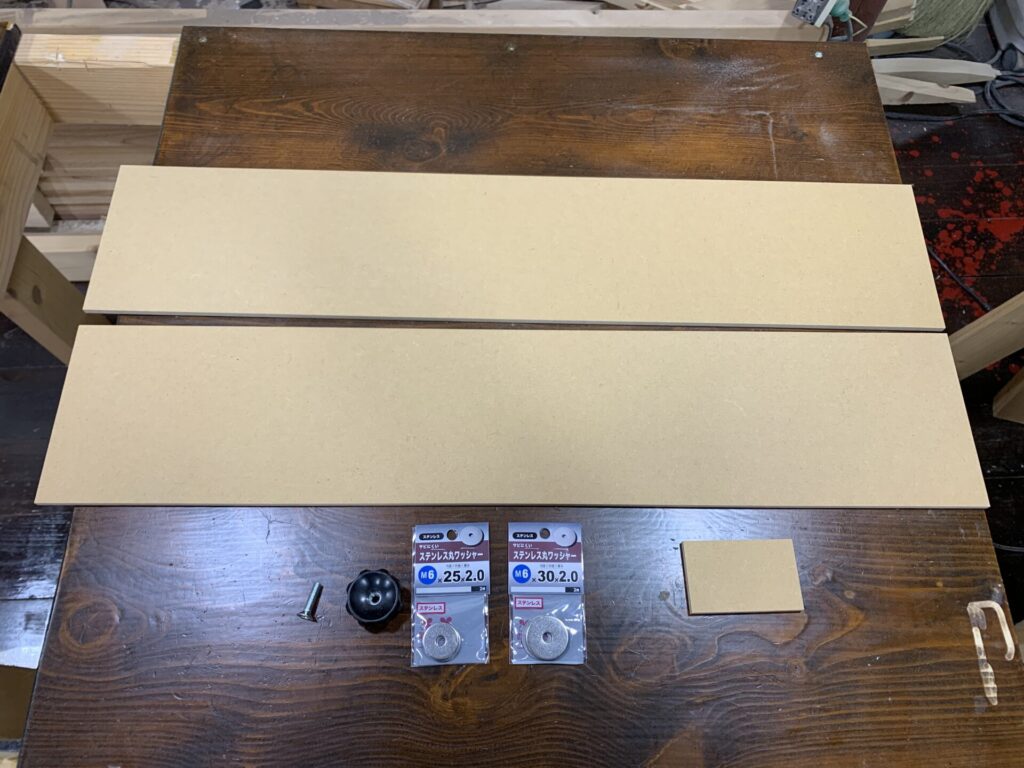

MDF合板は、「700x144mm」2枚「80×50mm」1枚に切り出しました。

板に穴を空ける１枚目

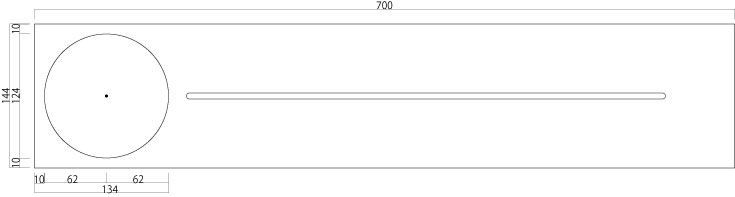

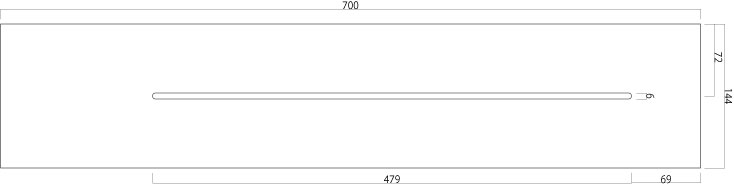

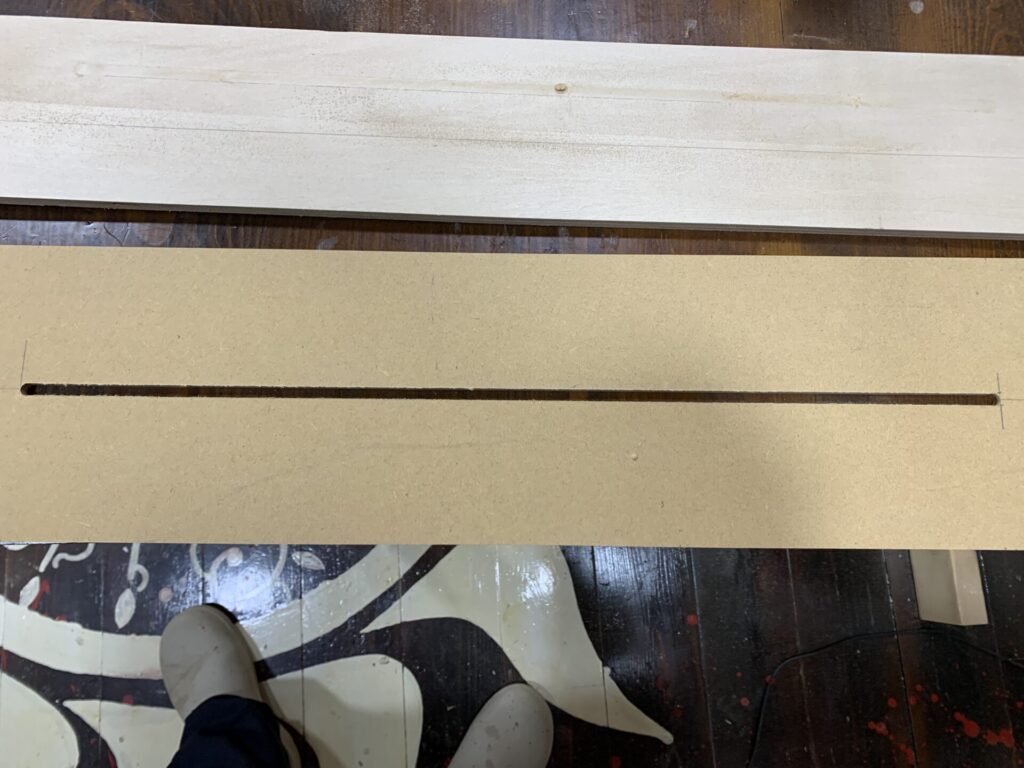

MDF合板の1枚目に板に穴を空けます。

このような形で穴を空けますが穴を空けるストレートビットの径は6mmになります。

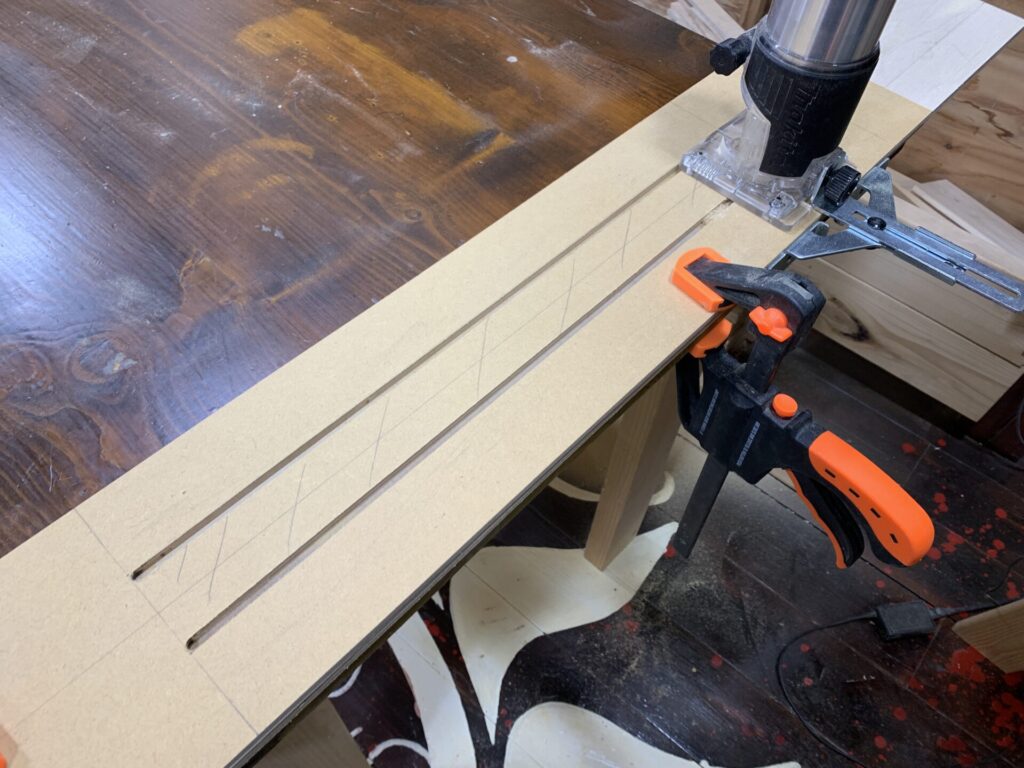

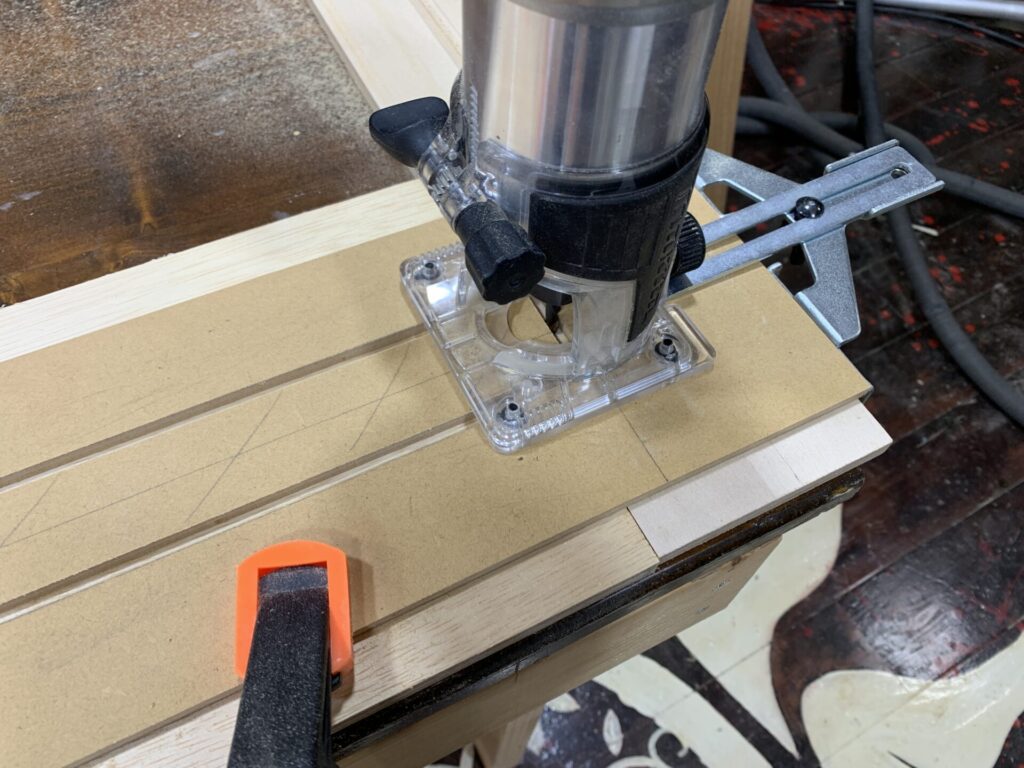

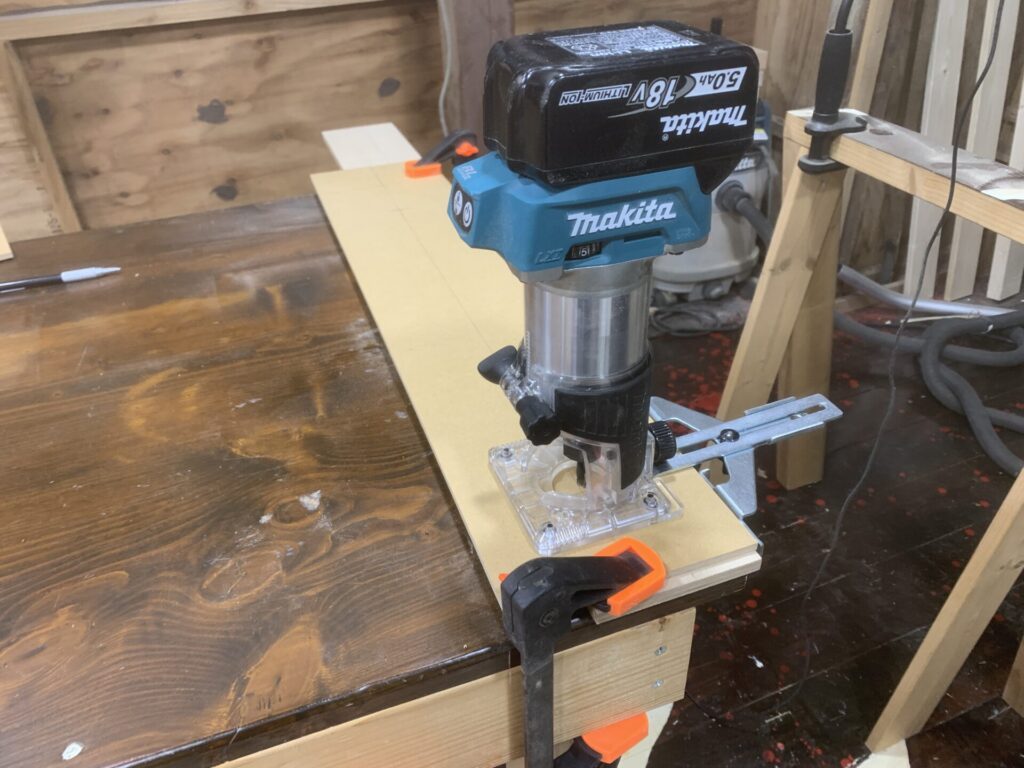

トリマー付属のトリマーガイドを用いて穴を空けますがマキタトリマの切削能力で1発で穴を空けるのは、品質を下げる恐れがありますので傷ついてもよい下敷きを敷いて3mmづつ分けて穴をします。

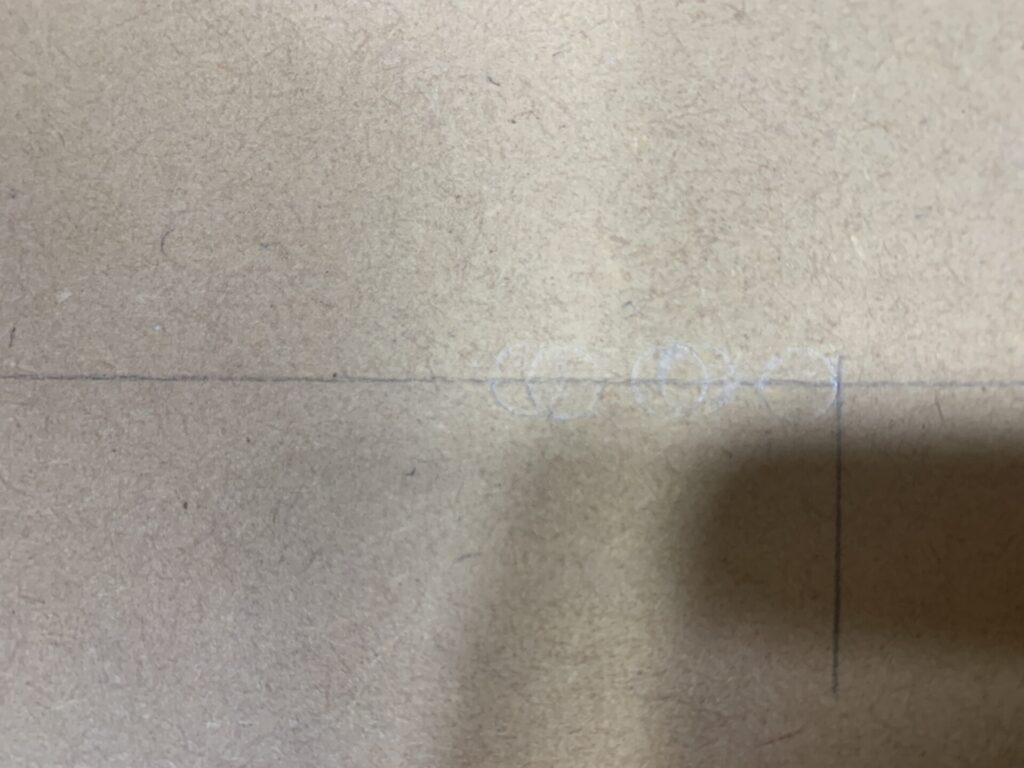

線の中心に穴を空けるコツとして、ビットの形的に中心に来ているか判断が難しいと思うのですが切る前にトリマをセットしてビットを材料に当て六角ボルトを手で回して傷をつける事で中心かどうかを判断できる。

板に穴を空ける２枚目

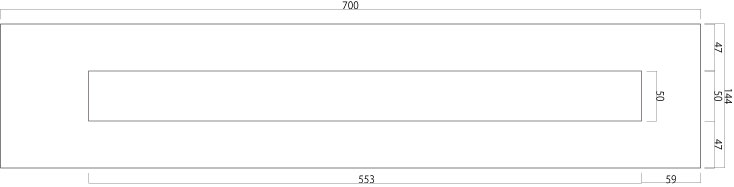

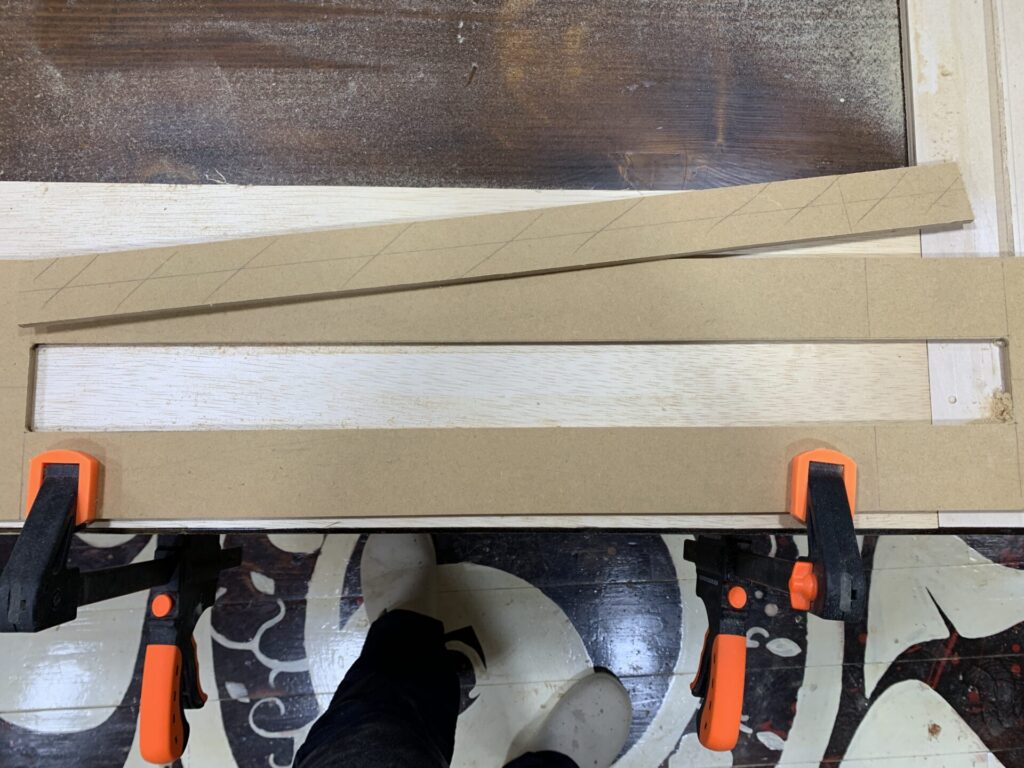

MDF合板の2枚目に板に長方形の穴を空けます。

同じ手法で穴をあけますが横と縦で分けてくり抜きます。

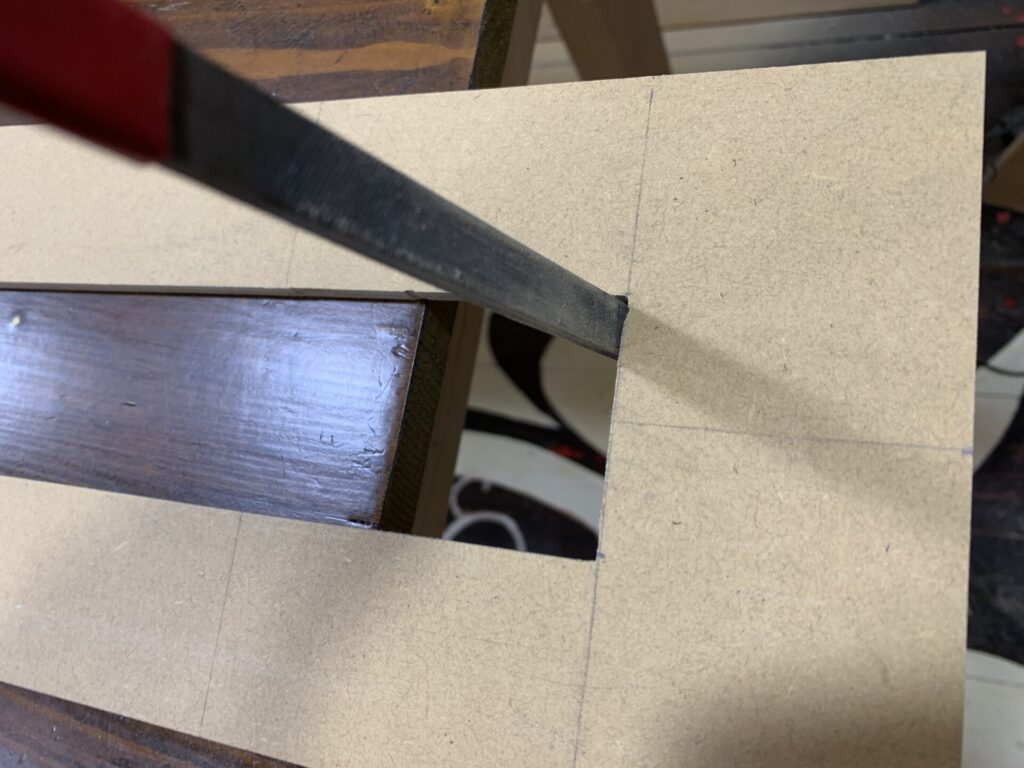

穴を空けた後は、角が丸いのでを平ヤスリなどで直角にします。

小さいMDF合板「80×50mm」パーツが中にハマってスムーズに横に動くか確認調整する。

円を切り出す

次に円を切り出すための型を作ります。

※この作業については、既に124mmで切り出せる円切り治具をお持ちの方は、直接円を切って貰っても構いません。1発で正しい径の円を切り出すのは、難しいのでテストしてから切り出すのをお勧めします。

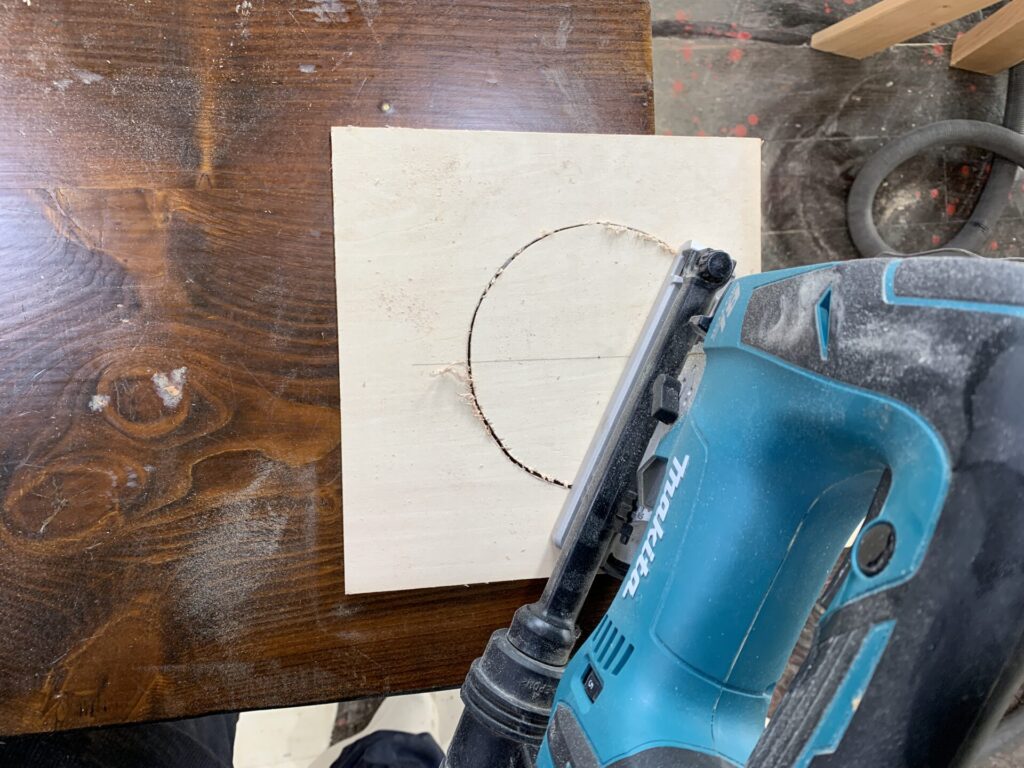

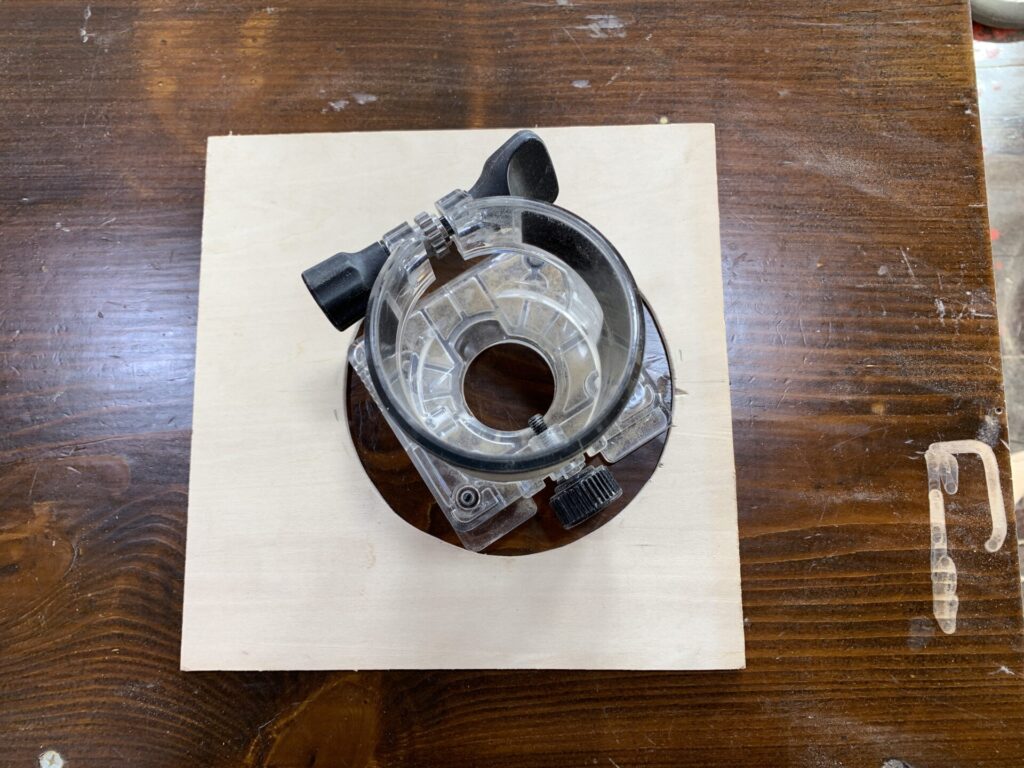

いらない板材に直径124mmの円をジグソーでカットする。カットした型の中でトリマベースがガタつかずスムーズに回転するまで紙やすり･カッターなどで調整する。この時点でガタ付きが出た際は、もう一度型を作り直す。

次に1枚目の加工された板に直径124mmの穴を空けていく。

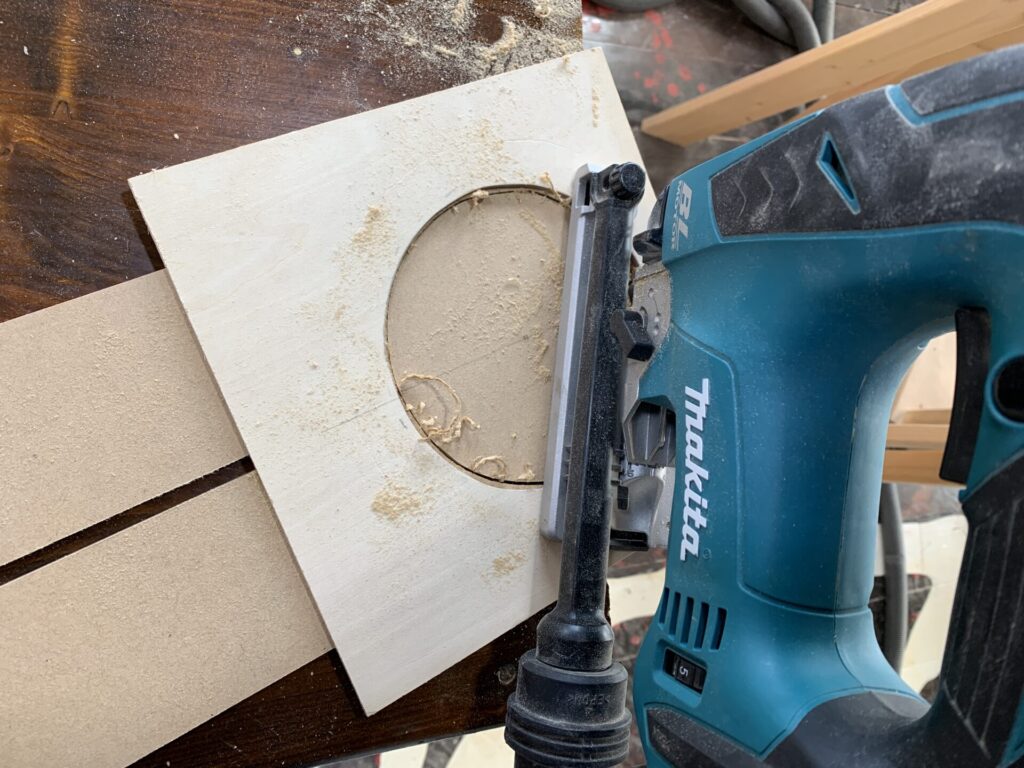

作った型を1枚目の板に両面テープで固定してジグソーで大まかに穴を空ける。型にジグソーが触れない様注意。穴を空ける理由は、トリマの能力的に一発で切り取りが難しいから。

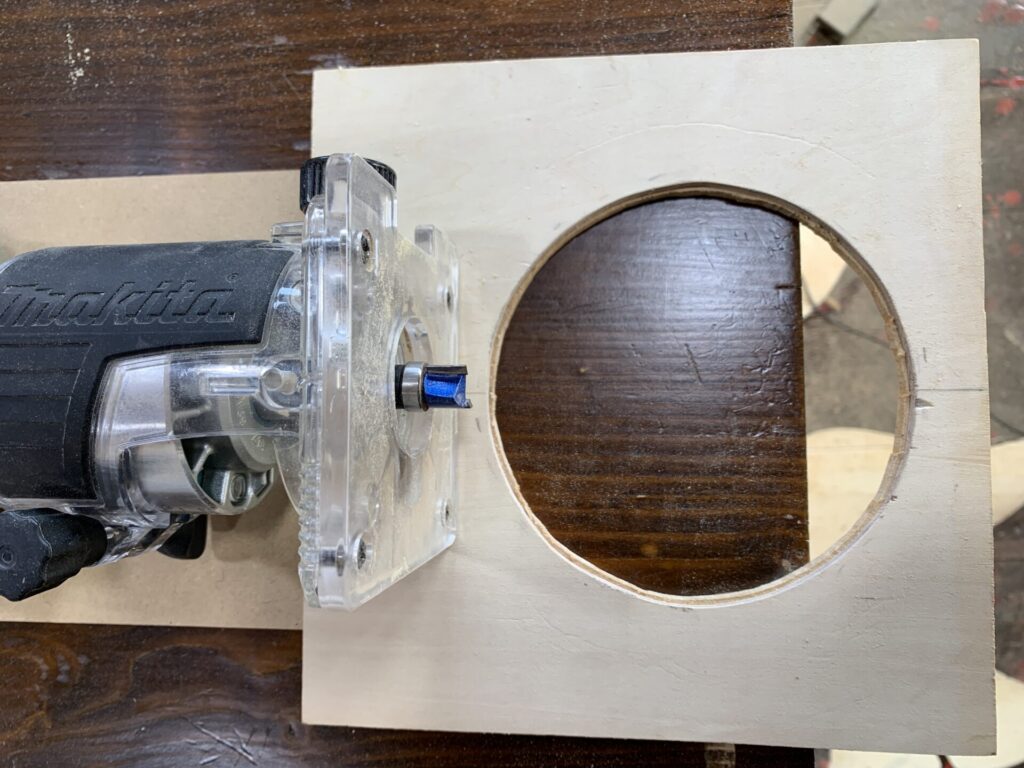

次にベアリング付きストレートビットで方に沿って倣い加工をして穴空け完了。コツは、型をテープで固定する時に型と1枚目の板に直線を書いておき合わせて固定すると正しく固定しやすい。

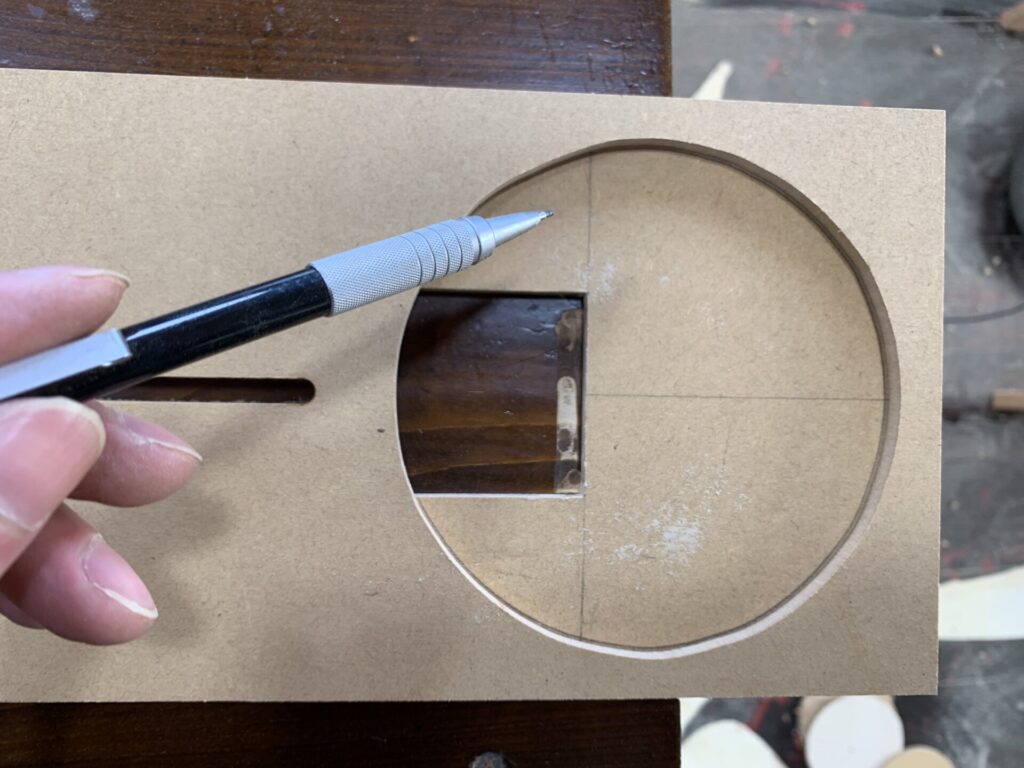

型を固定したら枠の線を写しておくと後々便利です。

※なぜ直接1枚目の板に直接穴を空けていかないかというと一発でトリマーベースが穴の中でスムーズに回転する正確な穴を空けるのが難しいと感じたので型を使う方法を採用しました。

※自信がある方は、推奨しないけど一発で穴を空ける方法に挑戦してもいいと思う。円切り治具を持ってる人は、使った方がいいけどこの記事では、円切り治具を作るのに円切り治具が必要となってしまうのでこの手法は、避けました。

穴が空いたら型を外す前にトリマーベースがスムーズに穴の中で回転するかチェックする。

スライドするパーツを加工する

次にスライドするパーツですが、MDF合板「80x50mm」を加工していきます。

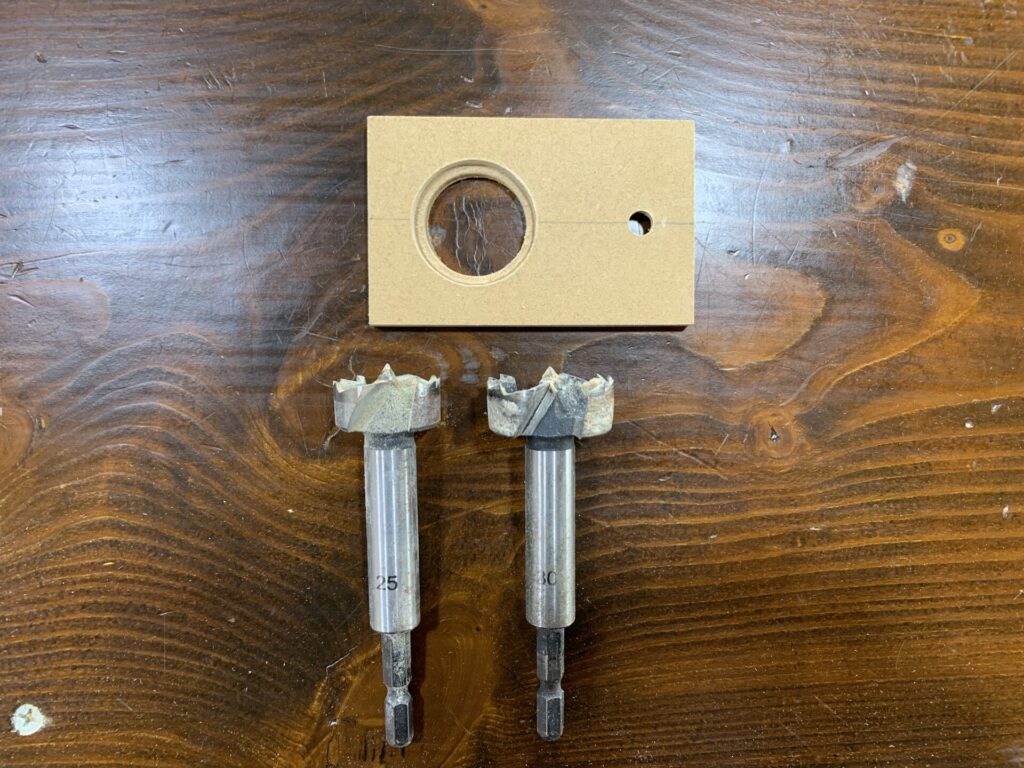

写真は、表面と裏面で表面に直径30mm深さ2mmのボアビットで掘り、穴の中で30mmのワッシャーが穴から飛び出ていないかを確認する。速切り(SK11の黒いやつ)だと刃が深く入るので貫通してしまうかもしれないので注意。

そして30mmの穴の中に25mmのボアビットで貫通させる穴を掘り2段構造にします。

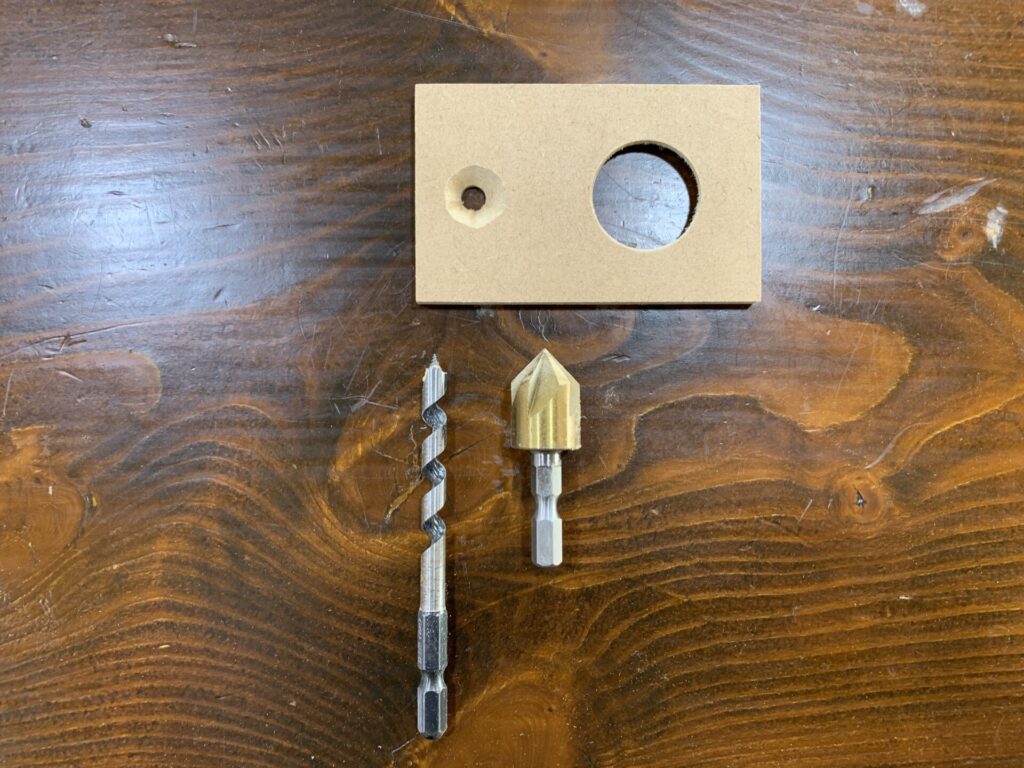

もう一つの小さい穴は、6mmのショートドリルで貫通穴を空けて裏面から面取りカッターで掘り込みます。この時、皿ネジをセットし頭が飛び出ない所まで掘ります。表裏を間違わない様注意。

ワッシャーを接着する

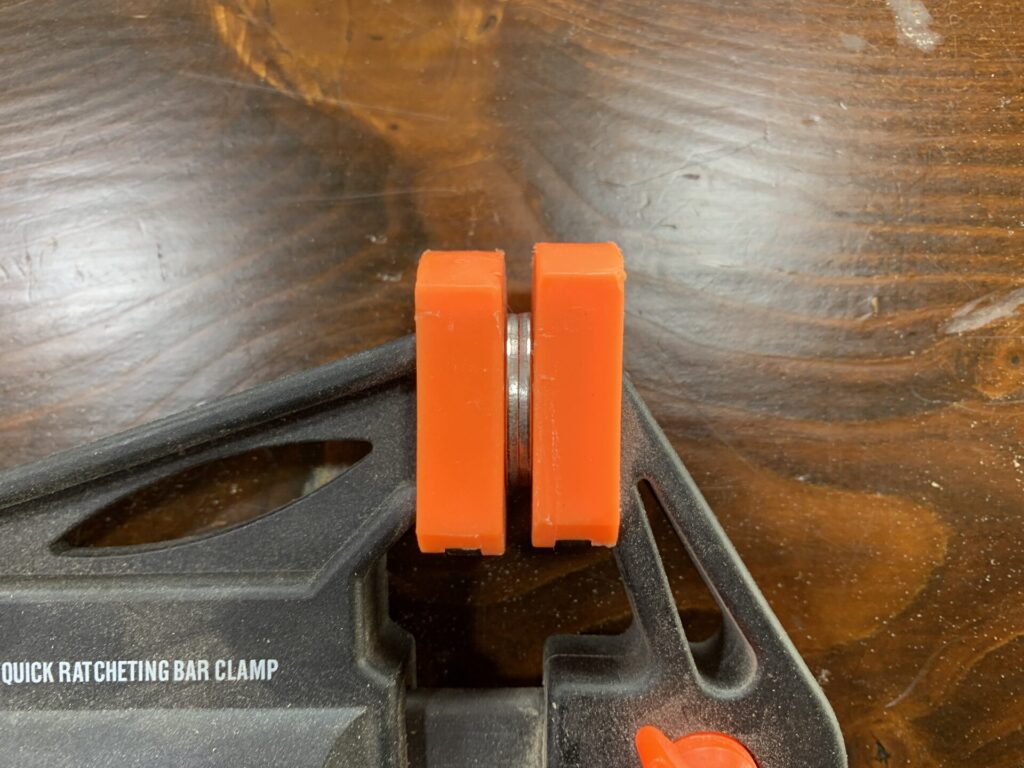

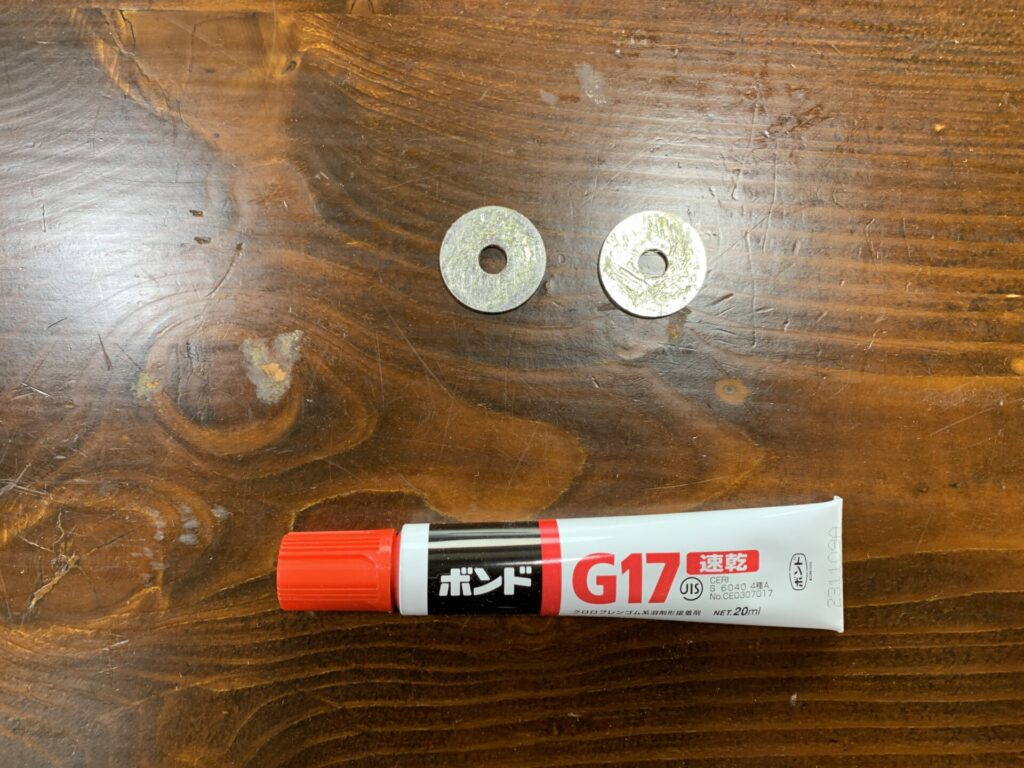

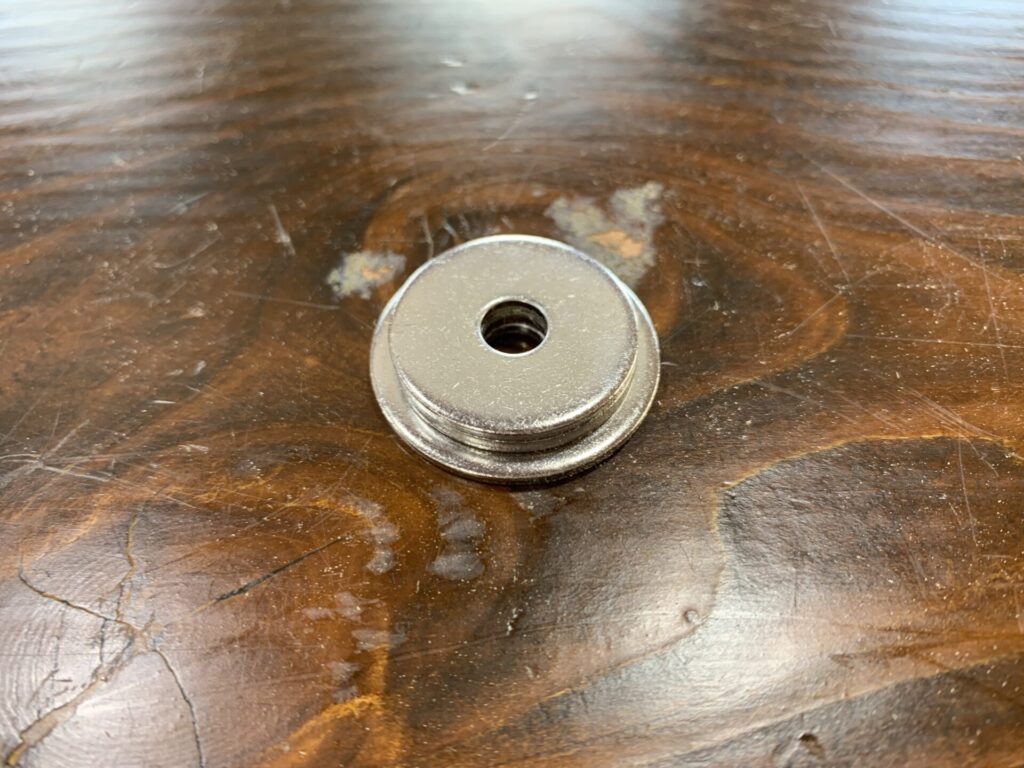

30mmワッシャー1枚と25mmワッシャー2枚を金属ボンドで接着しますが固定した時ズレやすいので1枚1枚接着した方が無難です。接着する際は、ワッシャーにボンド塗布し10分のオープンタイム(待ち時間)を設けてからクランプ固定で接着して行きます。

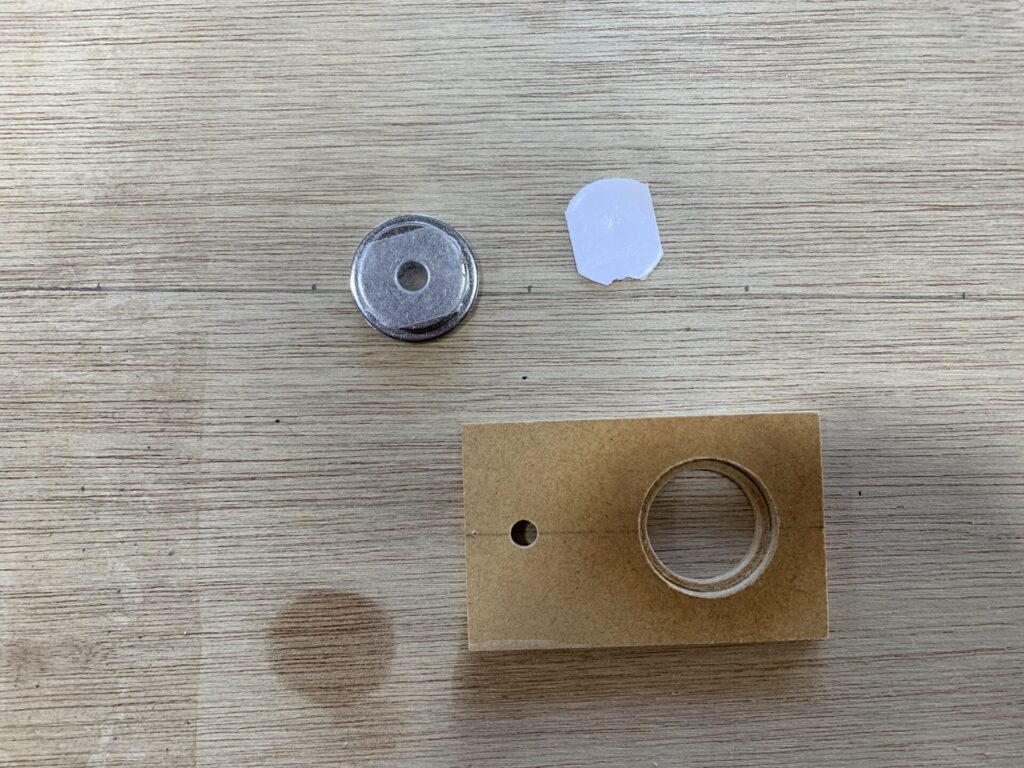

接着時ズレやすいので慎重に…ずれない様クランプ2つ使って6mmの棒を刺したり何らかの形で工夫出来たら幸いです。接着出来たら先ほど作ったパーツにセットしてみてワッシャーがスムーズに回転するか確認します。スムーズに回転しないようであれば調整しましょう。

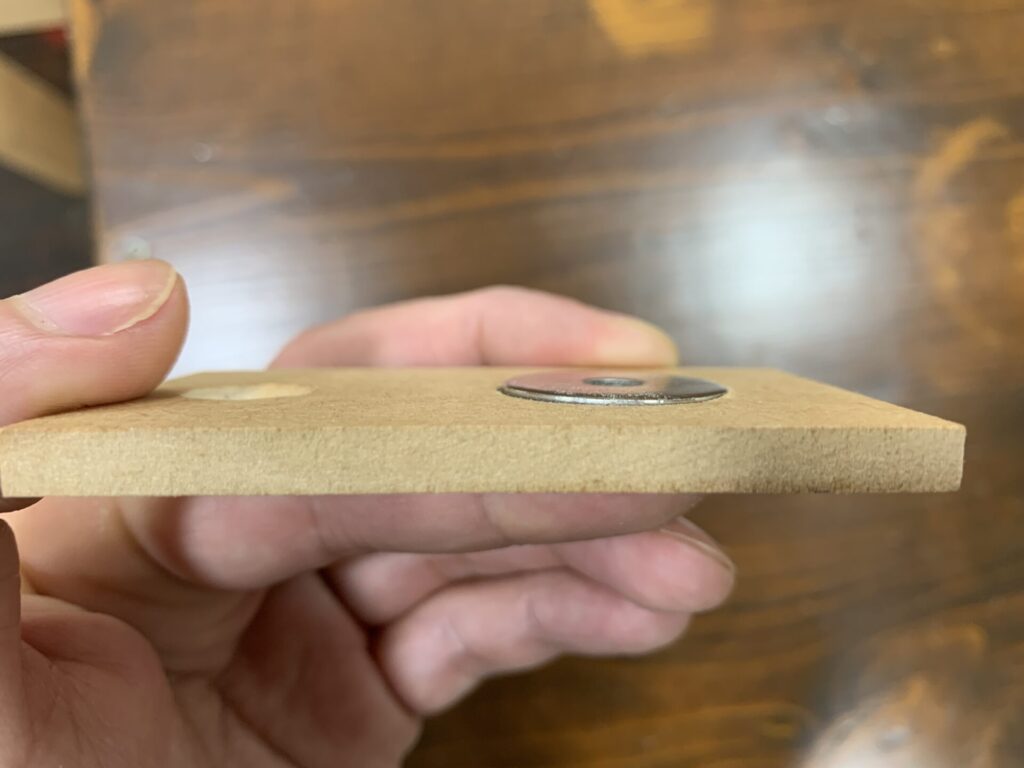

MDF合板の厚さが5.5mmで3枚重ねたワッシャーの厚さが6mmになるので25mm側のワッシャーが0.5mm飛び出る形が理想です。

板を接着する

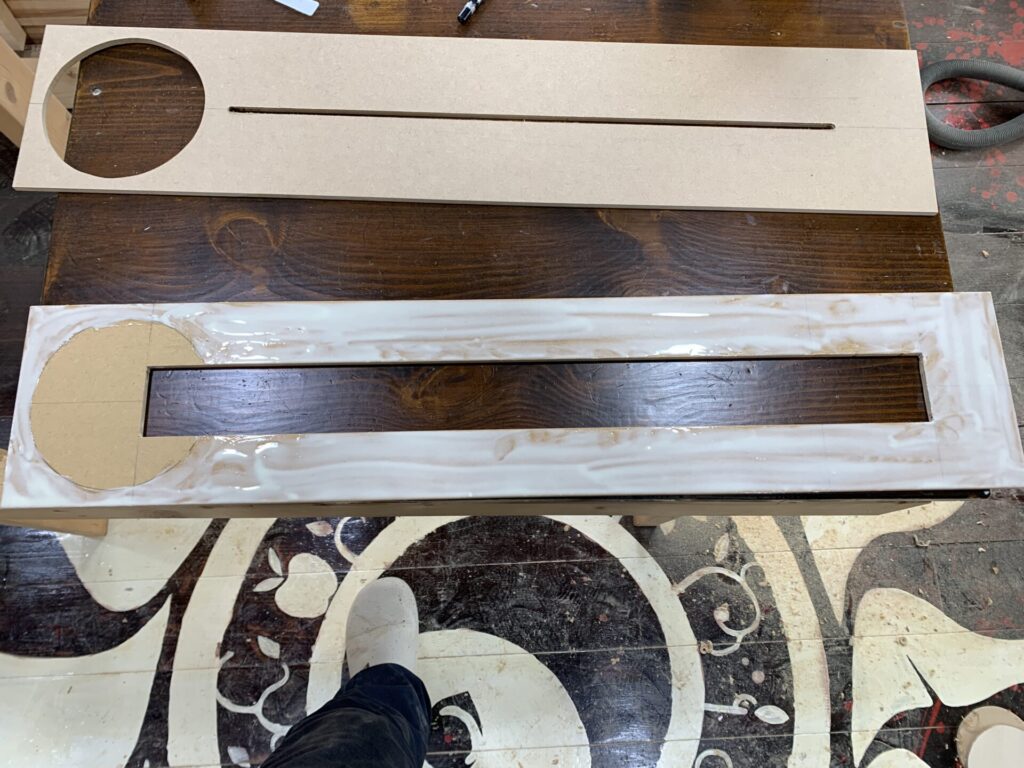

次に1枚目と2枚目の板を張り合わせますが接着前に板を重ねて円を写します。写した円を避けて木工ボンドを塗り2枚の板を張り合わせます。

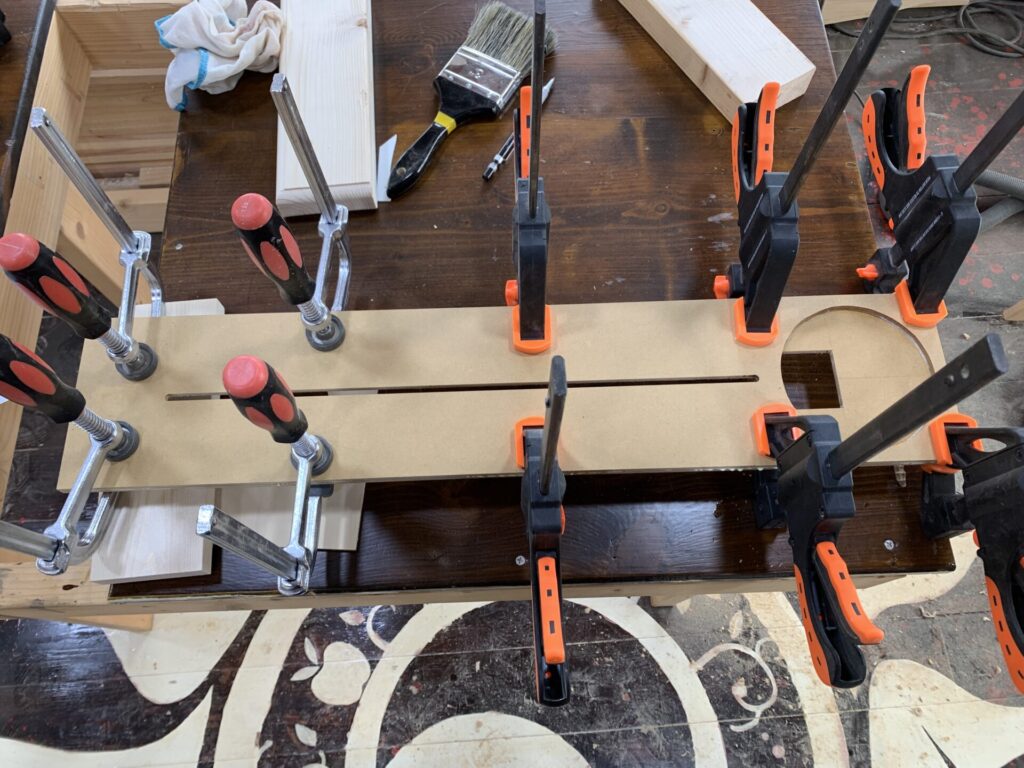

クランプでしっかり固定し乾燥させますが円の部分と稼働部分のはみ出た接着剤は、濡れ布巾などでふき取っておきます。外側は、後で切り取るので放置する。

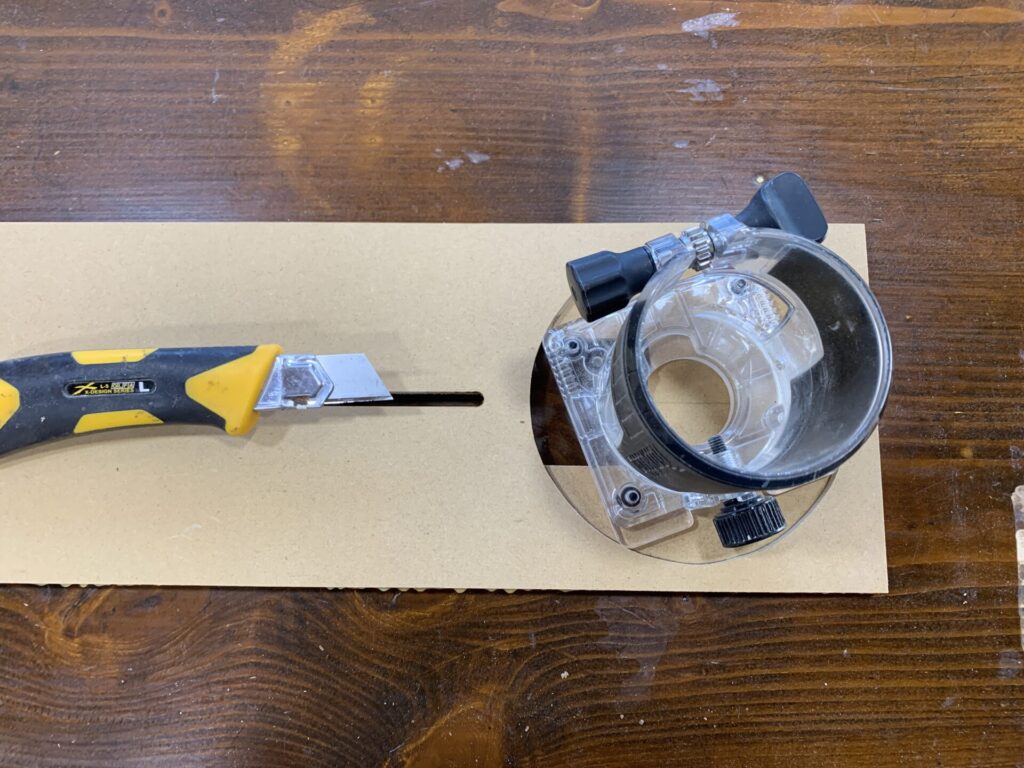

乾燥した後は、穴が歪んでないか再度トリマーベースが快適に回転するのをチェックして必要であればカッター当で調整します。

形を整える

円切りの機構は、完成してるけどカッコよく形を整えます。

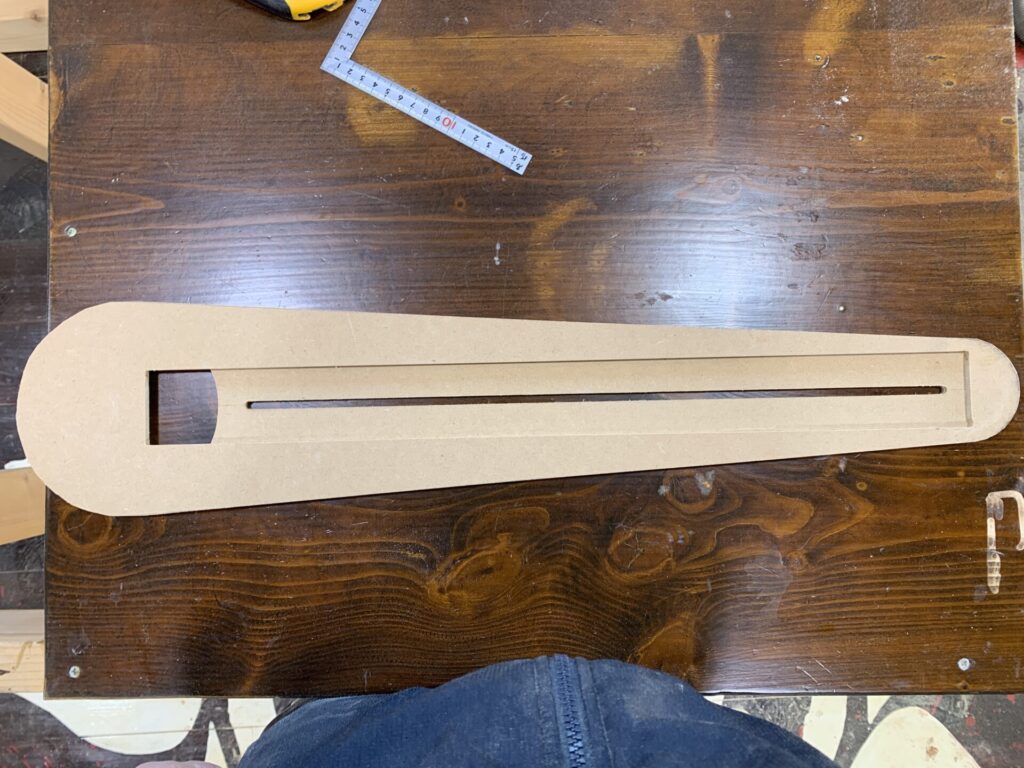

ここまできたら形は自由だけど円が有る部分から先細りして約70mmの円に繋がるようカットした。

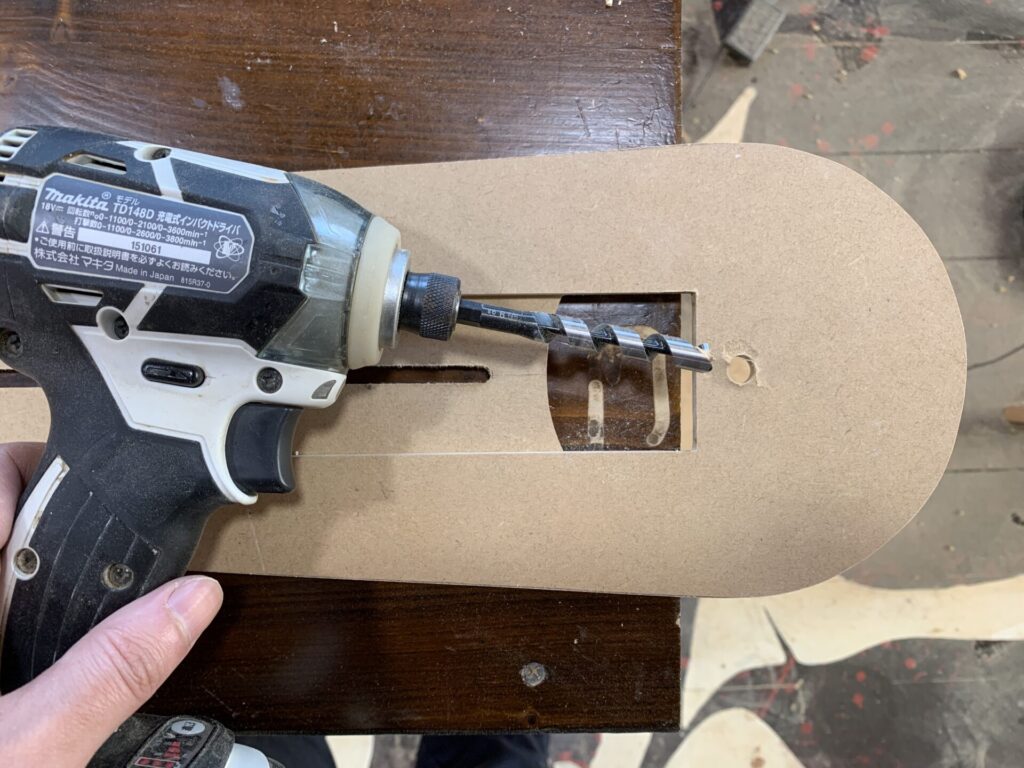

最後に円中心にストレートビットが通る穴を9mmで空けているが使ってみると視認性が良くないため20mmで再度穴を空けた。

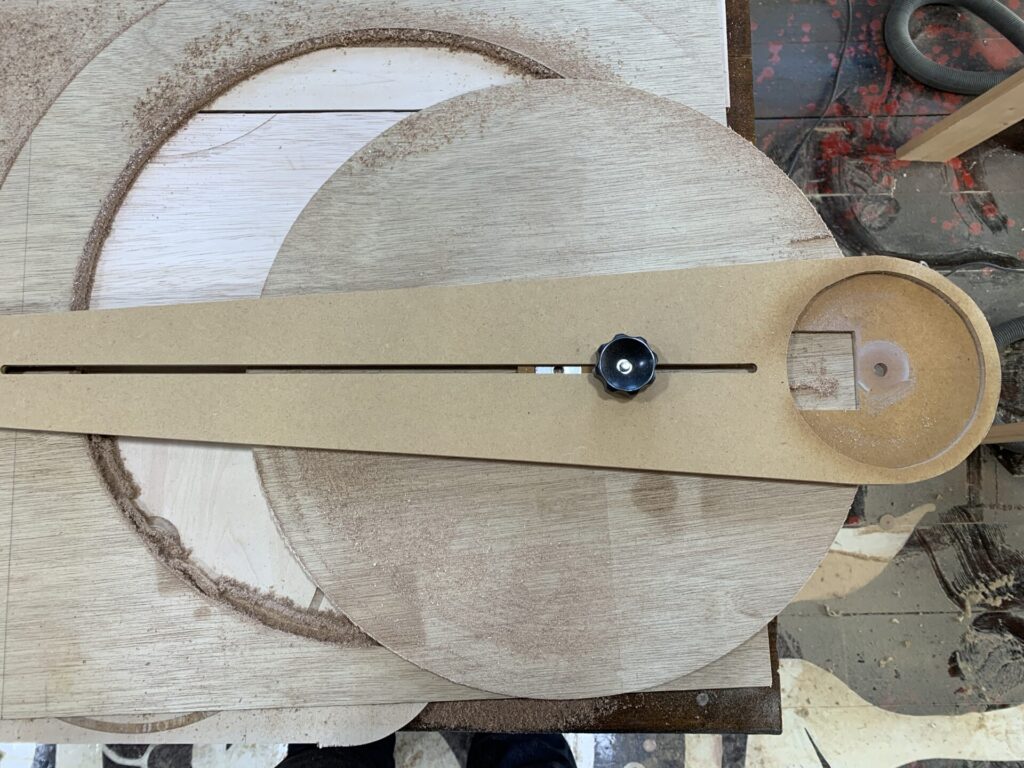

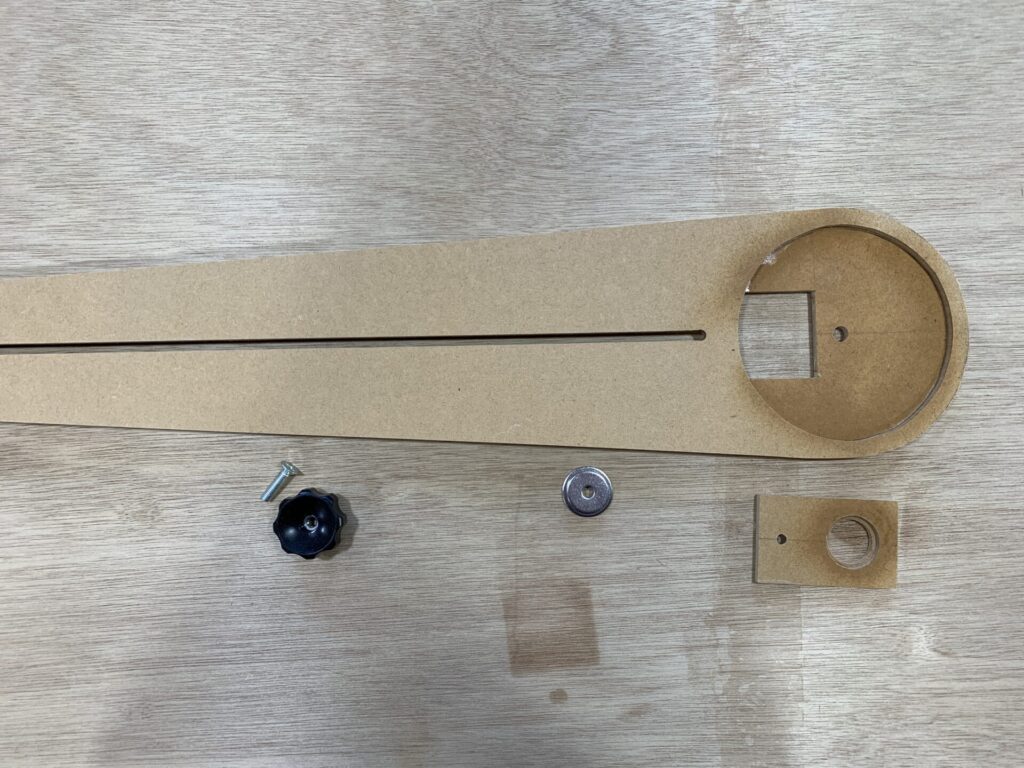

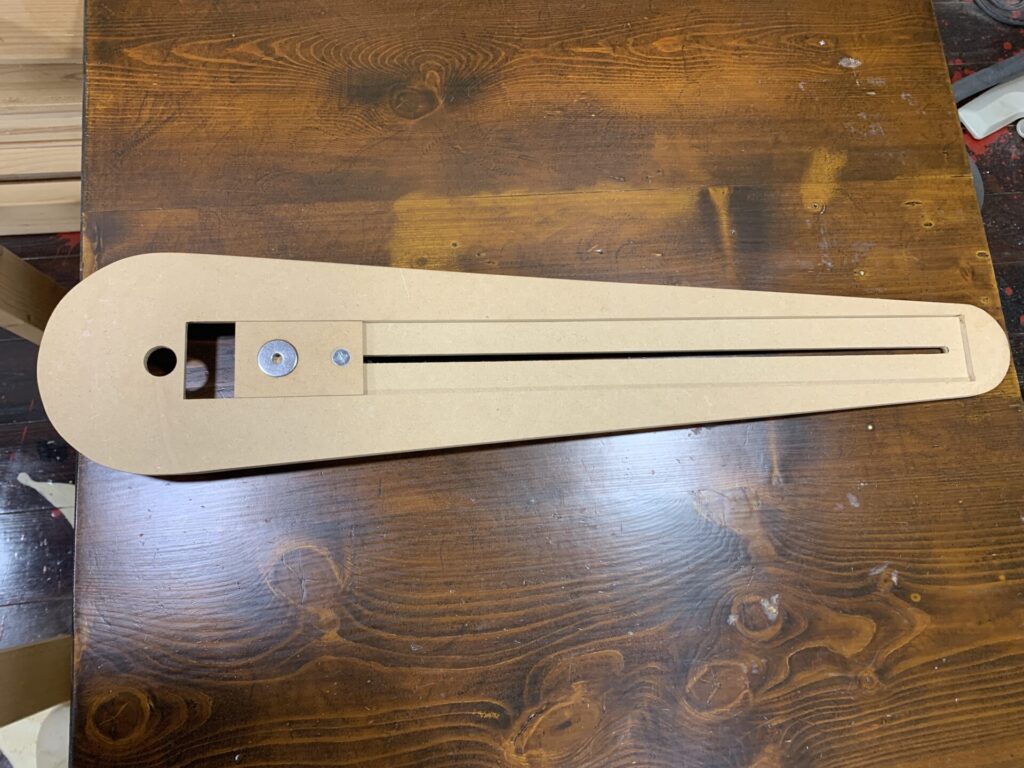

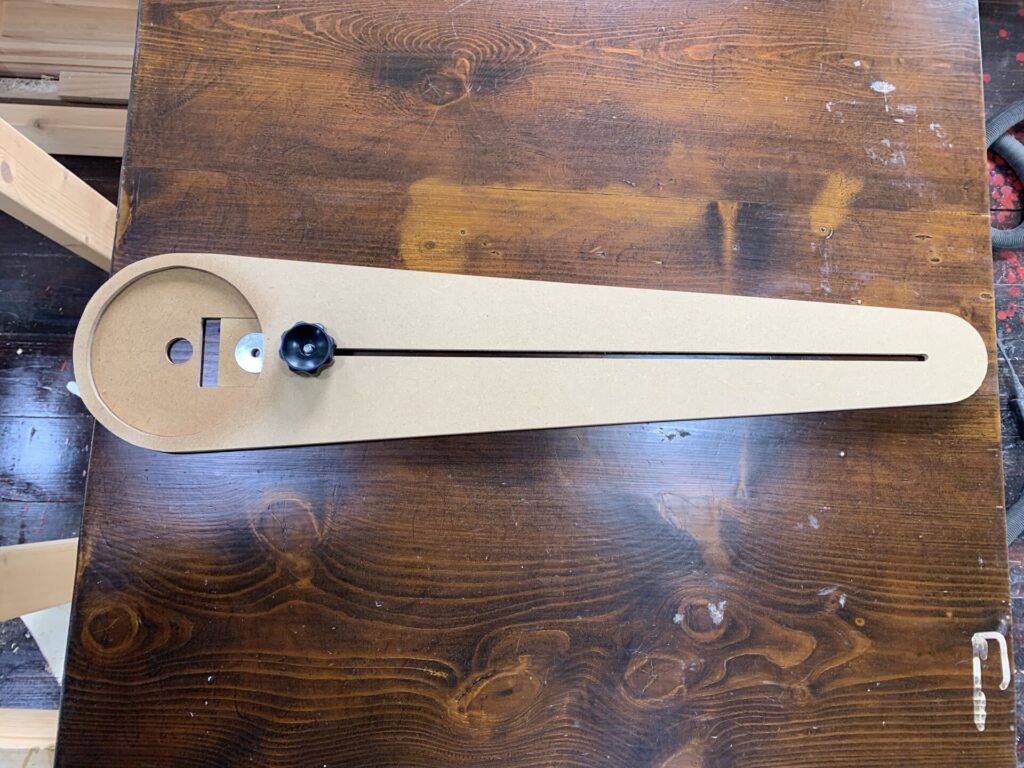

治具の完成したところ。うまく出来ているか写真を参考にしてみて下さい。この形だと小径を切る形になっていて稼働パーツを左右反転させると大径いっぱいをカット出来るようになります。

サークルカットの方法

完成した治具を板にセットしサークルカットしてみます。

治具を板にセットする

ワッシャーの25mm面に両面テープを貼り、皿ネジと一緒にパーツにセットしてパーツを治具本体に取り付けノブナットで締めカットする材料に取り付けます。この時切り取りする板に中心点を記しておくとワッシャーの穴から中心点が確認出来ます。

サークルカットする

写真は既にカットされたところですがトリマに6mm以下のストレートビットを使い治具にセットします。

トリマを始動しゆっくり材料に深さ調整のつまみで刃を降ろしていき穴を空けてからトリマの深さ調整を締め固定して複数回に分けてサークルカットしていきます。マキタRT50Dの切削能力は、3mmです。

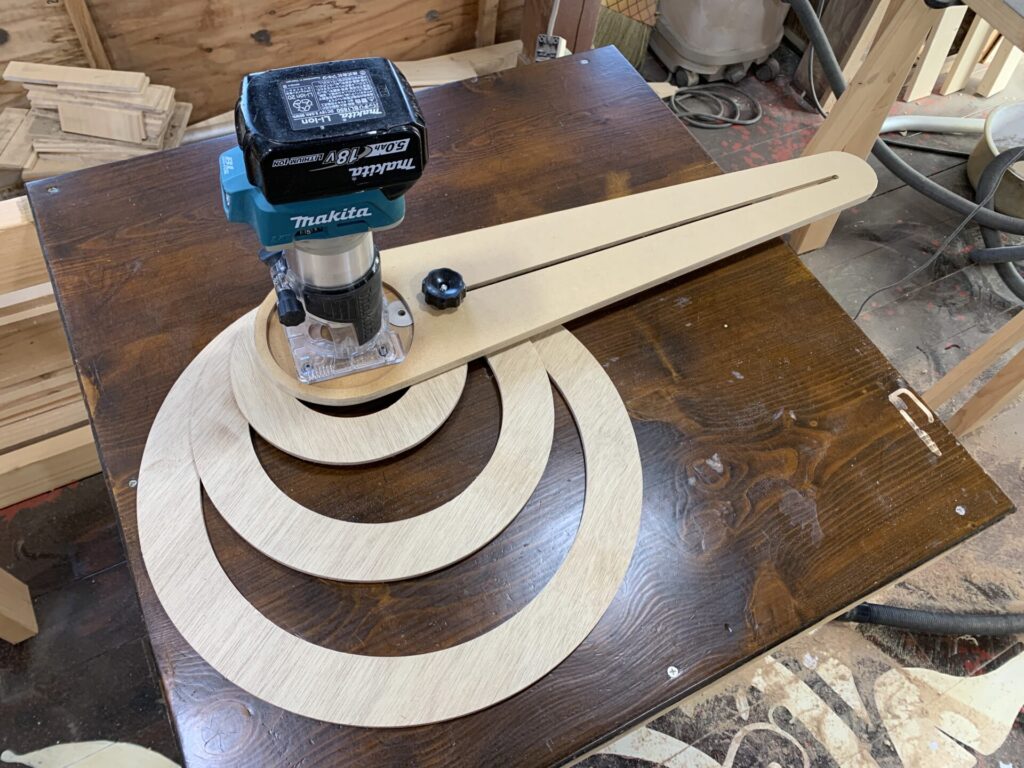

何度かカットしてみたところ、円が大径は、安定してカット出来ますが、やっすい両面テープだと小径になるほど軸に無駄な力が発生し外れてしまう事がありました。外れても直ぐにトリマを止めれば品質に大きな問題は、無いっぽくて強力タイプのテープを使うと良いと思いました。

それとテストカットには、集塵機を用いずカットしました。この治具の良いところは、トリマが自転出来るので集塵ホースをセットしてカット出来る利点があります。集塵するとおがくずが両面テープに付着する事も無く更に安定してカットする事が期待出来ます。

以上で円切り治具完成です。
